BLOK DIAGRAM DAN KOMPONEN HP

Andi Hasad
Program Studi Teknik Elektronika
Fakultas Teknik, Universitas Islam 45 (UNISMA)
Jl. Cut Meutia No. 83 Bekasi 17113
Telp. +6221-88344436, Fax. +6221-8801192
Website: andihasad.com, Email: andihasad@yahoo.com

Cara kerja HP Secara Umum :

HP bekerja sebagai Receiver (Rx) atau penerima ketika ada gelombang elektromagnetik yang diterima (sesuai dengan frekuensi yang digunakan). Gelombang elektromagnetik tersebut kemudian diproses di bagian processor yang di dalamnya melibatkan CPU, EEPROM, RAM, DSP maupun Multimode Adaptor. Setelah itu hasilnya dikeluarkan oleh bagian output lalu direspon oleh user (pemakai) yang memberikan input. Inputan dari user ini kemudian diproses lalu dipancarkan ke bagian  Transmitter (Tx).

Blok diagram HP secara garis besar terdiri dari :

1. Blok Penerima (Rx)

2. Blok Processor

3. Blok Power Supply

4. Blok Pengirim (Tx)

Selengkapnya dapat dilihat pada gambar berikut :

Gambar 1. Blok Diagram HP

Komponen HP terdiri dari komponen utama dan komponen pendukung :

1. Komponen Utama

1.1. Rangkaian Transmisi (Tx)

Berfungsi untuk mentransmisikan dan menghubungkan data HP dengan komponen lain, contohnya memindahkan foto ponsel ke ponsel yang lain menggunakan infrared. Bagian ini terdiri dari :

• Tx Antena
• RF Power
• Tx Filter
• RF Driver
• Tx VCO
• Mixer

1. 2. Rangkaian Receiver (Rx)

Berfungsi sebagai penyaring sinyal yang diterima HP dari Base Transceiver Station (BTS) operator. Bagian ini terdiri dari :

• Rx Antena
• Rx VCO
• 26 MHz Crystal Osilator (Frequency Shynthesizer)
• IF-I
• IF-II
• IF Module

1.3. Rangkaian Processor

Berfungsi sebagai  pusat pengolahan data,  menginstruksikan proses penyimpanan data ke memori. Rangkaian  ini terdiri dari :

• Central Processing Unit (CPU)
• Electrically Ereable Programable Only Memory (EEPROM)
• Random Access Memory (RAM)
• Digital Signal Processor (DSP)
• Multimode Adaptor (MMA) atau User Interface (UI)
• Flash ROM

1.4. Rangkaian Power Supply

Berfungsi sebagai penyedia dan pengatur tegangan ke seluruh rangkaian komponen sesuai dengan kebutuhannya. Rangkaian ini antara lain terdiri dari :

• Baterai
• IC Power Supply
• IC Charging

 2. Komponen pendukung

• Komponen Input : Keypad, Mikrofon, Radio, Kamera
• Komponen Output : Liquid Colour Display (LCD), Ear Piece, Buzzer, Light Emmited Diode (LED), Vibrator, Switch on / off, Konektor (Mic, Baterai Antena)
• Komponen Input-Output : konektor SIM Card, Kabel, Infra Red (IR), Bluetooth, External-Internal / Plug In

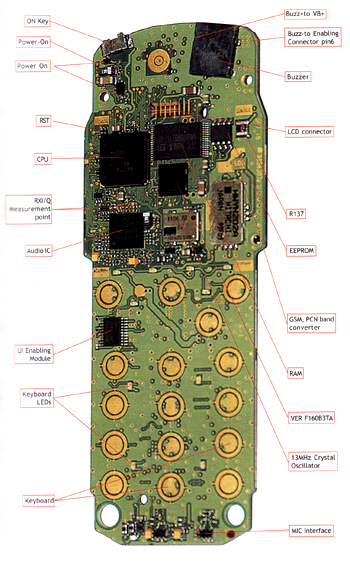

Gambar 2. PCB Nokia 3210 (Tampak Depan)

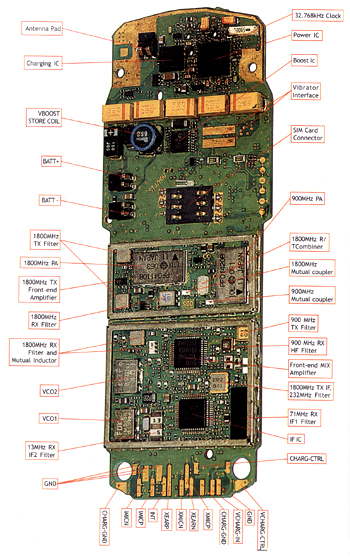

Gambar 3. PCB Nokia 3210 (Tampak Belakang)

Gambar 4. PCB Nokia 6600

Referensi :

Arman Budi Djanir M.,  2004, Cara Praktis memperbaiki Ponsel, Gavamedia, Yogyakarta

Daniswara Soni, Riyan, 2006, Mencari dan Memperbaiki Kerusakan pada Handphone, Kawan Pustaka, Depok

Andi Hasad, 2004, Modul Teknik Telekomunikasi, Teknik Elektro (D3) UNISMA, Bekasi

Irawan Armin,  2005, Cara Praktis Jadi Teknisi Handphone, Fadillah Print, Surabaya

Tabloid Ponsel , Mazter  – Roaming
